新乡市凯信机械有限公司带您认识一款SY型卧式气流筛

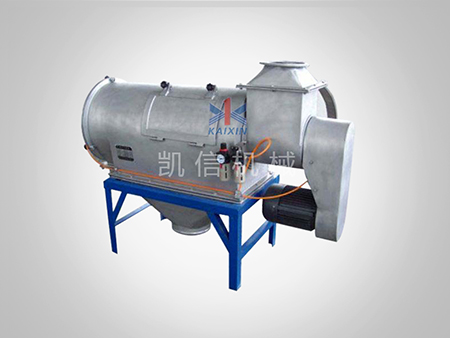

SY型卧式气流筛解析

一、核心工作原理

SY型卧式气流筛通过高速气流载体与机械动能结合，实现微细粉的高能效筛分：

气流作用：风机产生高速气流，将物料充分扩散成雾状，形成悬浮状态。

机械动能：立式圆周筒形筛网内侧的旋转风轮（由电动机驱动）产生离心力，使物料呈旋风状喷射过网。

筛分过程：

合格细粉随气流进入沉降室，沉降后排出；

少量粉尘经除尘布袋净化后排出；

粗颗粒因无法过网，落入排渣口排出。

技术优势：密闭状态下利用气流动能，避免传统重力筛分的局限性，筛分效率达95%以上，产量是普通振动筛的5-10倍。

二、设备结构与组成

主机部分：

筛体：密闭外壳内装立式圆周筒形筛网，筛网材质可选不锈钢、铜网或尼龙网，细度范围100-500目。

风轮：由电动机通过皮带驱动，旋转产生离心力，推动物料喷射过网。

进料与排渣：顶部设进料斗及粗筛，底部设排渣口，确保连续进料与粗颗粒排出。

气固分离系统：

引风机：提供气流动力，使气体与细粉进入沉降室。

沉降室：细粉沉降后排出，带有少量粉尘的气体进入除尘布袋。

除尘布袋：净化气体后排出，避免粉尘污染。

连接方式：主机与分离除尘装置通过塑料波纹软管连接，确保密闭性。

三、性能特点

高能效筛分：

筛分效率≥95%，细度准确，无超径混级现象。

产量大，适合连续作业，耗电少。

长寿命与低维护：

筛网立式安装不荷重，使用寿命延长；

结构封闭，无粉尘溢散，噪音小；

维修简便，换网快速。

适应性强：

可筛分80-500目微细粉，如轻钙粉、活性碳粉、淀粉、中药粉等；

支持多层筛分，可单机分段或多台组合使用。

四、应用领域

SY型卧式气流筛广泛应用于对微细粉筛分要求高的行业：

化工医药：荧光粉、活性钙粉、碳粉、中药粉等。

食品加工：面粉、淀粉、糖粉、调味品等。

建材冶金：砂粉、水泥、石粉、金属矿石等。

其他行业：农药粉、魔芋粉、珍珠岩粉、石墨粉等。

五、操作与维护要点

操作规范：

启动前检查电气连接、地线及电源开关；

加料量由小至大，不超过30公斤/分钟；

定时抖动除尘布袋（通常每小时1次）。

维护保养：

定期清理电源箱，防止灰尘进入导致短路；

检查电机内粉尘，定期加注润滑油；

紧固连接螺栓，确保筛网均匀张紧。

六、选型建议

根据物料特性：

比重轻、易漂浮、高静电物料（如活性碳粉）优先选择卧式气流筛；

含大颗粒物料需预处理（如振动筛40-60目筛网）。

根据产能需求：

小规模生产可选WSA18-65型；

大规模连续作业建议选择WSA50-130型或多台组合。

根据行业要求：

食品、医药行业需选择不锈钢材质（如SUS304）；

化工、建材行业可选普钢型或普钢防腐型。
